配置基本的路由重分布

作者Veris 文章分类 分类:交换机路由器 文章评论 0条评论 阅读次数 已被围观 1615

【实验目的】:
在本次实验中,在本次实验中,你将重分路RIPV2OSPF协议,并且在RIPv2路由器提供缺省路由。
在完成本次实验之后,你需要完成下列任务:

  • 在不同的路由协议之间重分布路由信息。

【实验拓扑】:

点击查看原图

注意:图中x为所在机架编号,y为路由器编号。

【实验帮助】:
如果出现任何问题,可以向在值的辅导老师提出并请求提供帮助。

【命令列表】:

命令

描述

(config-router)#default-information originate

RIP域内发布缺省路由

(config)#ip route 0.0.0.0 0.0.0.0 172.31.xx.4

创建一条静态路由

(config-router)#no auto-summary

在类路由边界关闭自动汇总功能

(config-router)#redistribute rip subnets

重分布RIP v2OSPF。这个subnets关键字要求传送子网路由到OSPF域中。

(config-router)#version 2

运行RIP v2

【任务一】:配置路由协议。
实验过程:

第一步:你的导师已经把BBR2放置到OSPF区域0
请配置边界路由器和内部路由器为下列情形:
边界路由器PxR1PxR2运行OSPFRIPv2两种路由协议。
在边界路由器上,放置s0接口到OSPF区域0
因为BBR2是配置为点对多点接口,配置边界路由器的s0接口为点对多点网络类型。
内部路由器仅配置RIPv2
你的显示应该如下列所示:

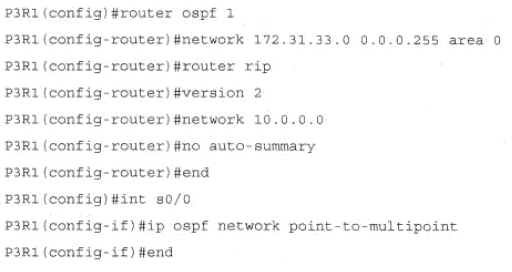

在边界路由器上:
点击查看原图

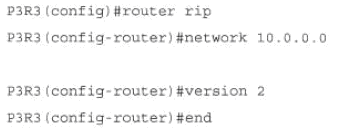

在内部路由器上:
点击查看原图
第二步:显示两个边界路由器的路由表。验证两个边界路由器是学习到了OSPFRIPv2的路由。在RIPv2的路由器到你的路由器,那一个是最高RIP跳计数?

【任务二】:配置基本重分布
实验过程:

第一步:配置边界路由器传输缺省路由到RIPv2。记住:为了让其它RIPv2的路由器学习到缺省路由,RIPv2需要配置一条静态缺省路由。
测试内部路由器的路由表:
这里有缺省路由出现?
他的路由和度量值是多少?

第二步: 配置两个边界路由器重分布RIPv2路到OSPF,重分布路由时,不指定度量值。从RIPv2重分布的路由将在OSPF中缺省度量值是多少?记住在重分布路由时一定要使用subnets关键字。

第三步:TELNET到核心路由器BBR2测试OSPF数据库。
路由表中的哪一个路由是从你的实验机架重分布的?
它们是哪一种OSPF路由类型?

第四步:在两个内部路由器上测试IP路由表。你的显示应该与下列类似:

点击查看原图

【任务三】:过滤路由更新
配置你的边界路由器过滤环回接口路由到达网络核心。因为网络核心与你的路由器进行OSPF交换路由,使用分布列表去阻止这条路由重分布到OSPF
实验过程:

第一步:创建一条ACL区别四个环回接口地址。

第二步:使用分布列表去阻止这个ACL中的RIPv2路由被重分布到OSPF

第三步:测试网络核心路由表,验证环回接口地址是没有被列表的。

第四步:网络核心能PING通你的环回接口地址吗?


【实验验证】:
成功完成整个实验,你需要完成下列任务:

  • 你能够在边界路由器和核心路由之间建立OSPF邻接,并进行路由交换
  • 你能够在边界路由器和内部路由器之间进行RIPv2更新和路由交换
  • 你能配置从RIPv2重分布路由到OSPF
  • 你能发布一条缺省路由并注入到RIPv2路由域中
